Profile packing ring 4FD

Profile packing ring 4FD according to DIN 3869 for sealing of pipe connections, fittings and screw plugs.

Application Range
Temperature NBR: -30 °C / +100 °C
Temperature FKM: -20 °C / +200 °C
Temperature EPDM: -45 °C / +150 °C

Other materials are available for very high or very low operating temperatures. For detailled information, please look at the specific PDF catalogue or contact our application engineers.

Load product catalog

Are you missing materials or dimensions?

Feel free to contact us!

Our sealing experts will be happy to advise you!

+49(201)86606-0 or vk@techno-parts.de

Filter

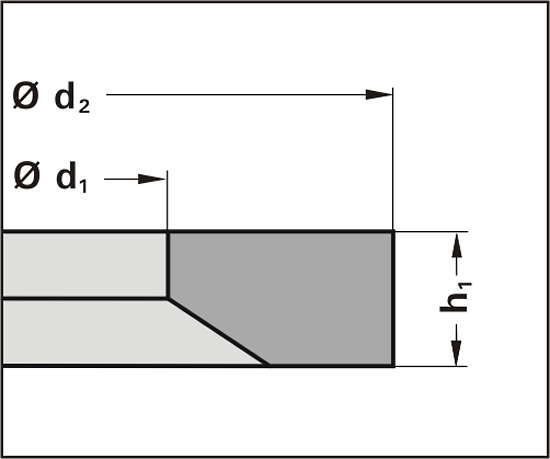

d1 [mm] d2 [mm] h1 [mm]
Min:
Max:
Material selection
Material:
Material No.
V
Profile d1 [mm] d2 [mm] h1 [mm] Material Mat. No. V Quantity
4FD 29.70 35.70 2.00 FKM 0084V 2
4FD 14.70 18.90 1.50 NBR 0053N 1
4FD 14.70 18.90 1.50 EPDM 0036E 2
4FD 8.40 11.90 1.00 NBR 0053N 1
4FD 29.70 35.70 2.00 FKM 0080V 1
4FD 13.80 18.90 1.50 NBR 0090N 1
4FD 27.70 32.70 2.00 FKM 0084V 2
4FD 11.60 16.50 1.50 EPDM 0080E 1
4FD 19.60 24.30 1.50 FKM 0080V 2
4FD 21.80 26.90 1.50 FKM 0084V 2
4FD 38.80 45.80 2.00 FKM 0080V 2
4FD 44.70 50.70 2.00 FKM 0084V 1
4FD 17.80 22.90 1.50 NBR 0090N 1
4FD 9.80 14.40 1.50 NBR 0053N 1
4FD 38.80 45.80 2.00 NBR 0085N 2
4FD 44.70 50.70 2.00 NBR 0053N 2
4FD 56.50 66.50 4.00 NBR 0053N 1
4FD 6.50 9.90 1.00 NBR 0013N 1
4FD 6.50 9.90 1.00 NBR 0053N 2
4FD 8.40 11.90 1.00 EPDM 0036E 2
4FD 8.40 11.90 1.00 NBR 0085N 2
4FD 8.40 11.90 1.00 EPDM 0080E 1
4FD 9.80 14.40 1.50 FKM 0084V 1
4FD 11.60 16.50 1.50 NBR 0085N 2
4FD 11.60 16.50 1.50 FKM 0084V 1
4FD 11.60 16.50 1.50 NBR 0053N 2
4FD 13.80 18.90 1.50 FKM 0084V 2
4FD 13.80 18.90 1.50 NBR 0053N 2
4FD 14.70 18.90 1.50 EPDM 0080E 1
4FD 15.70 20.90 1.50 FKM 0080V 2
4FD 17.80 22.90 1.50 FKM 0085V 1
4FD 17.80 22.90 1.50 NBR 0053N 2
4FD 18.50 23.90 1.50 FKM 0084V 1
4FD 18.50 23.90 1.50 FKM 0085V 1
4FD 19.60 24.30 1.50 NBR 0053N 2
4FD 19.60 24.30 1.50 NBR 0090N 1
4FD 19.60 24.30 1.50 FKM 0084V 2
4FD 21.80 26.90 1.50 NBR 0053N 2
4FD 23.90 29.20 1.50 FKM 0085V 2
4FD 23.90 29.20 1.50 NBR 0090N 1
4FD 23.90 29.20 1.50 NBR 0085N 2
4FD 8.40 11.90 1.00 FKM 0084V 1
4FD 38.80 45.80 2.00 NBR 0013N 1
4FD 15.70 20.90 1.50 FKM 0084V 1
4FD 6.50 9.90 1.00 FKM 0084V 2
4FD 23.90 29.20 1.50 NBR 0053N 2
4FD 19.60 24.30 1.50 NBR 0085N 2
4FD 11.60 16.50 1.50 FKM 0085V 1
4FD 23.90 29.20 1.50 FKM 0084V 1
4FD 23.90 29.20 1.50 FKM 0080V 2
4FD 18.50 23.90 1.50 NBR 0053N 1
4FD 27.70 32.70 2.00 NBR 0053N 2
4FD 38.80 45.80 2.00 NBR 0090N 1
4FD 11.60 16.50 1.50 NBR 0090N 1
4FD 14.70 18.90 1.50 NBR 0085N 2
4FD 38.80 45.80 2.00 FKM 0084V 2
4FD 17.80 22.90 1.50 FKM 0084V 2
4FD 11.60 16.50 1.50 EPDM 0036E 2
4FD 44.70 50.70 2.00 FKM 0080V 2
4FD 18.50 23.90 1.50 FKM 0080V 1
4FD 29.70 35.70 2.00 NBR 0053N 2
