Multi-Part Compact Seal 2H8

Multi-part compact seal for medium to heavy-duty hydraulic applications, for closed grooves in standard hydraulic cylinders.

Application Range
Pressure: ≤ 350 bar
Temperature HFA-, HFB-, HFC-liquids: ≤ +40 °C
Temperature mineral oils: -30 °C / +100 °C
Sliding Speed: ≤ 0,5 m/s
Standard Material: 0080N

Other materials are available for very high or very low operating temperatures. For detailled information, please look at the specific PDF catalogue or contact our application engineers.

Load product catalog

Are you missing materials or dimensions?

Feel free to contact us!

Our sealing experts will be happy to advise you!

+49(201)86606-0 or vk@techno-parts.de

Filter

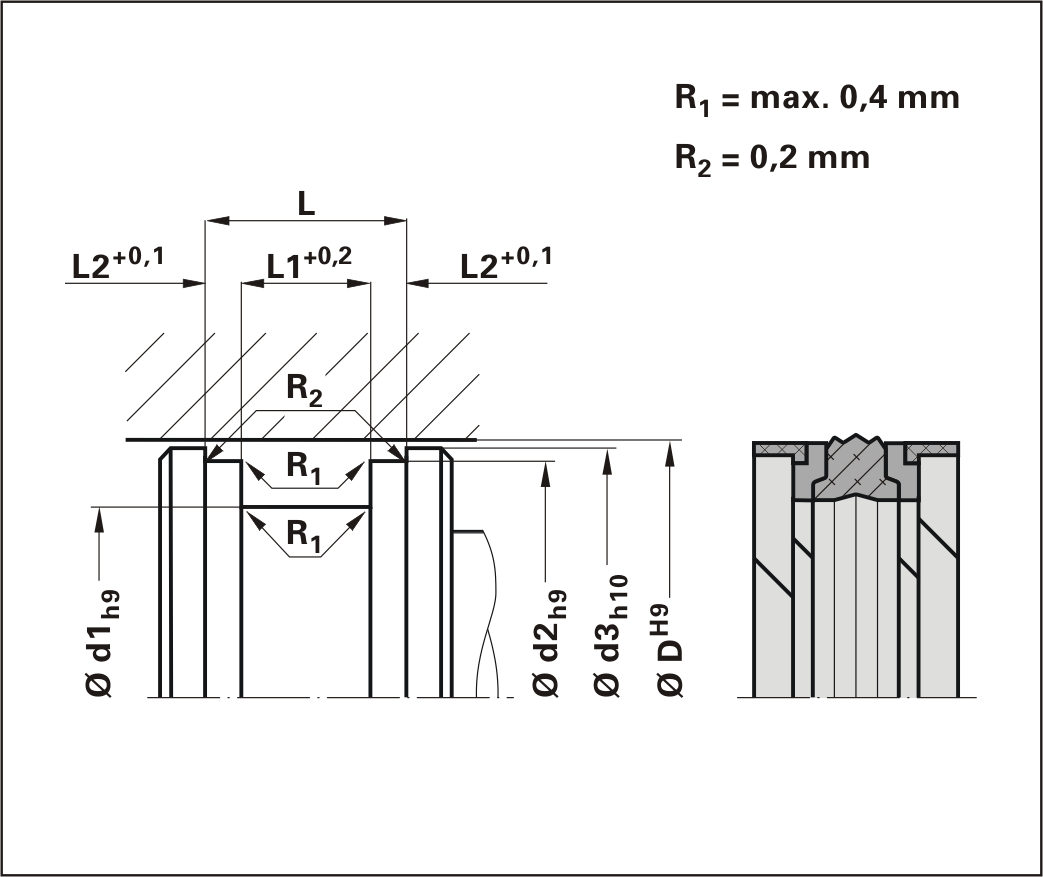

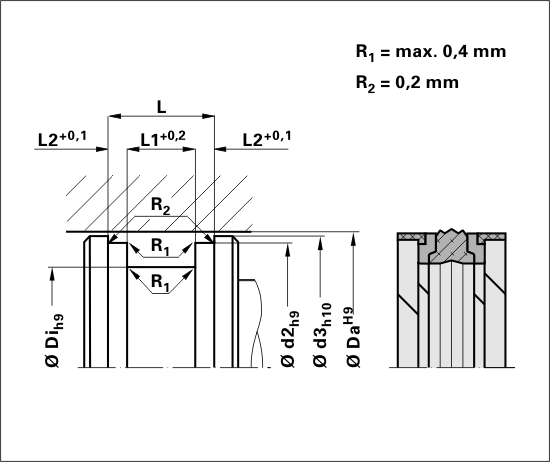

D [mm] d1 [mm] L1 [mm] L [mm]
Min:
Max:
Material selection
Material:
Material No.
V
Profile D [mm] d1 [mm] L1 [mm] L [mm] Material Mat. No. V Quantity
2H8 63.00 47.00 18.40 31.10 NBR 0080N 2
2H8 60.00 44.00 18.40 31.10 NBR 0080N 1
2H8 125.00 108.00 26.50 40.90 NBR 0080N 2
2H8 63.00 53.00 12.50 20.50 NBR 0080N 2
2H8 150.00 133.00 26.50 40.90 NBR 0080N 2
2H8 180.00 150.00 35.40 48.10 NBR 0080N 1
2H8 56.00 40.00 20.50 26.70 NBR 0080N 2
2H8 25.00 16.00 13.50 17.70 NBR 0080N 2
2H8 160.00 135.00 32.00 52.00 NBR 0080N 1
2H8 50.00 38.00 20.50 28.90 NBR 0080N 2
2H8 135.00 110.00 25.40 44.40 NBR 0080N 2
2H8 125.00 108.00 26.50 40.90 NBR 0080N 1
2H8 185.00 160.00 25.40 50.80 NBR 0080N 2
2H8 155.00 130.00 25.40 44.40 NBR 0080N 2
2H8 85.00 65.00 22.40 35.10 NBR 0080N 1
2H8 140.00 115.00 25.40 38.10 NBR 0080N 2
2H8 140.00 123.00 26.50 40.90 NBR 0080N 2
2H8 80.00 60.00 25.00 37.60 NBR 0080N 2
2H8 40.00 32.00 10.00 18.00 NBR 0080N 2
2H8 200.00 170.00 35.40 48.20 NBR 0080N 2
2H8 150.00 125.00 25.40 38.10 NBR 0080N 2
2H8 145.00 120.00 25.40 44.40 NBR 0080N 2
2H8 100.00 86.00 22.50 32.90 NBR 0080N 1
2H8 180.00 155.00 25.40 50.80 NBR 0080N 2
2H8 120.00 106.00 22.50 32.90 NBR 0080N 1
2H8 120.00 106.00 22.50 33.90 NBR 0080N 2
2H8 125.00 100.00 25.40 38.10 NBR 0080N 2
2H8 125.00 100.00 25.40 38.10 NBR 0080N 1
2H8 125.00 100.00 25.40 38.20 NBR 0080N 1
2H8 125.00 100.00 32.00 52.00 NBR 0080N 2
2H8 50.00 38.00 20.50 28.90 NBR 0080N 1
2H8 140.00 123.00 26.50 40.90 NBR 0080N 1
2H8 150.00 125.00 25.40 38.10 NBR 0080N 2
2H8 110.00 85.00 22.40 35.20 NBR 0080N 2
2H8 76.20 57.15 23.79 36.49 NBR 0080N 1
2H8 160.00 138.00 26.50 36.70 NBR 0080N 2
2H8 63.00 47.00 18.40 31.10 NBR 0080N 2
2H8 45.00 31.00 15.50 20.70 NBR 0080N 1
2H8 40.00 32.00 15.50 21.90 NBR 0080N 2
2H8 40.00 32.00 15.50 21.90 NBR 0080N 1
2H8 42.00 28.00 15.50 20.70 NBR 0080N 2
2H8 45.00 29.00 18.40 31.10 NBR 0080N 2
2H8 45.00 31.00 15.50 20.70 NBR 0080N 2
2H8 45.00 35.00 16.40 29.10 NBR 0080N 2
2H8 50.00 34.00 20.50 26.70 NBR 0080N 1
2H8 100.00 80.00 25.00 37.70 NBR 0080N 2
2H8 100.00 82.00 22.50 29.70 NBR 0080N 2
2H8 100.00 85.00 20.00 30.00 NBR 0080N 2
2H8 100.00 86.00 22.50 32.90 NBR 0080N 1
2H8 100.00 75.00 22.40 35.10 NBR 0080N 1
2H8 100.00 75.00 22.40 35.20 NBR 0080N 1
2H8 75.00 55.00 22.40 35.10 NBR 0080N 1
2H8 75.00 55.00 22.40 35.10 NBR 0080N 1
2H8 70.00 58.00 20.50 28.90 NBR 0080N 2
2H8 70.00 58.00 20.50 28.90 NBR 0080N 1
2H8 70.00 54.00 20.50 26.70 NBR 0080N 2
2H8 70.00 50.00 22.40 35.10 NBR 0080N 1
2H8 70.00 50.00 22.40 35.10 NBR 0080N 1
2H8 65.00 50.00 18.40 31.10 NBR 0080N 2
2H8 70.00 50.00 22.40 0.00 NBR 0080N 2
2H8 55.00 39.00 20.50 26.70 NBR 0080N 1
2H8 50.00 40.00 12.50 20.50 NBR 0080N 2
2H8 80.00 62.00 22.50 29.70 NBR 0080N 2
2H8 230.00 205.00 25.40 50.80 NBR 0080N 2
2H8 63.00 48.00 20.00 30.00 NBR 0080N 1
2H8 63.00 51.00 20.50 28.90 NBR 0080N 1
2H8 65.00 49.00 20.50 26.70 NBR 0080N 1
2H8 65.00 49.00 20.50 26.70 NBR 0080N 2
2H8 65.00 50.00 18.40 31.10 NBR 0080N 1
2H8 50.00 35.00 20.00 30.00 NBR 0080N 1
2H8 110.00 85.00 22.40 6.35 NBR 0080N 1
2H8 60.00 44.00 20.50 26.70 NBR 0080N 1
2H8 50.00 34.00 20.50 26.70 NBR 0080N 2
2H8 100.00 86.00 22.50 32.90 NBR 0080N 1
2H8 80.00 66.00 22.50 32.90 NBR 0080N 1
2H8 95.00 75.00 22.40 35.10 NBR 0080N 2
2H8 100.00 80.00 25.00 37.60 NBR 0080N 2
2H8 240.00 215.00 25.40 50.80 NBR 0080N 2
2H8 80.00 60.00 22.40 35.10 NBR 0080N 1
2H8 150.00 128.00 26.50 36.70 NBR 0080N 2
2H8 80.00 66.00 22.50 32.90 NBR 0080N 2
2H8 55.00 39.00 18.40 31.10 NBR 0080N 2
2H8 125.00 103.00 26.50 36.70 NBR 0080N 2
2H8 32.00 24.00 15.50 20.70 NBR 0080N 2
2H8 25.00 17.00 10.00 18.00 NBR 0080N 2
2H8 28.00 19.00 13.50 17.70 NBR 0080N 2
2H8 30.00 21.00 13.50 0.00 NBR 0080N 2
2H8 30.00 21.00 13.50 17.70 NBR 0080N 2
2H8 32.00 22.00 12.50 20.50 NBR 0080N 2
2H8 32.00 22.00 15.50 20.70 NBR 0080N 1
2H8 32.00 22.00 16.40 29.10 NBR 0080N 2
2H8 32.00 24.00 10.00 18.00 NBR 0080N 1
2H8 35.00 25.00 16.40 29.10 NBR 0080N 1
2H8 40.00 24.00 18.40 31.10 NBR 0080N 2
2H8 145.00 120.00 25.40 38.10 NBR 0080N 2
2H8 40.00 32.00 10.00 18.00 NBR 0080N 1
2H8 63.00 47.00 20.50 0.00 NBR 0080N 1
2H8 110.00 92.00 22.50 29.70 NBR 0080N 1
2H8 110.00 96.00 22.50 32.90 NBR 0080N 1
2H8 115.00 90.00 22.50 35.10 NBR 0080N 2
2H8 140.00 115.00 25.40 38.10 NBR 0080N 2
2H8 125.00 103.00 26.50 36.70 NBR 0080N 2
2H8 40.00 26.00 15.50 20.70 NBR 0080N 2
2H8 40.00 30.00 12.50 20.50 NBR 0080N 2
2H8 40.00 30.00 12.50 20.50 NBR 0080N 1
2H8 40.00 30.00 12.50 20.50 NBR 0080N 1
2H8 120.00 95.00 22.40 35.10 NBR 0080N 2
2H8 20.00 11.00 13.50 17.70 NBR 0080N 2
2H8 22.00 13.00 13.50 17.70 NBR 0080N 2
2H8 25.00 15.00 12.50 20.50 NBR 0080N 2
2H8 25.00 15.00 12.50 20.50 NBR 0080N 1
2H8 25.00 15.00 16.40 29.10 NBR 0080N 2
2H8 50.00 38.00 20.50 28.90 NBR 0080N 1
2H8 90.00 70.00 22.40 35.10 NBR 0080N 1
2H8 63.00 47.00 19.40 32.10 NBR 0080N 2
2H8 125.00 105.00 25.00 37.60 NBR 0080N 2
2H8 125.00 105.00 25.00 37.60 NBR 0080N 2
2H8 130.00 113.00 26.50 40.90 NBR 0080N 2
2H8 250.00 225.00 25.40 50.80 NBR 0080N 2
2H8 80.00 60.00 22.40 35.10 NBR 0080N 1
2H8 80.00 65.00 20.00 30.00 NBR 0080N 2
2H8 140.00 115.00 32.00 52.00 NBR 0080N 1
2H8 320.00 290.00 36.00 61.00 NBR 0080N 2
2H8 105.00 80.00 22.40 35.40 NBR 0080N 2
2H8 210.00 185.00 25.40 50.80 NBR 0080N 1
2H8 225.00 200.00 31.50 44.70 NBR 0080N 2
2H8 50.00 40.00 12.50 20.50 NBR 0080N 1
2H8 80.00 62.00 22.50 29.70 NBR 0080N 1
2H8 80.00 60.00 25.00 37.60 NBR 0080N 2
2H8 140.00 118.00 26.50 36.70 NBR 0080N 2
2H8 35.00 25.00 16.40 29.10 NBR 0080N 2
2H8 160.00 130.00 25.40 38.10 NBR 0080N 2
2H8 160.00 140.00 25.40 37.60 NBR 0080N 2
2H8 160.00 143.00 26.50 40.90 NBR 0080N 2
2H8 165.00 140.00 25.40 44.40 NBR 0080N 2
2H8 170.00 145.00 25.40 50.80 NBR 0080N 2
2H8 170.00 148.00 26.50 36.70 NBR 0080N 2
2H8 175.00 150.00 25.40 50.80 NBR 0080N 2
2H8 180.00 150.00 36.00 61.00 NBR 0080N 2
2H8 180.00 158.00 26.50 36.70 NBR 0080N 2
2H8 190.00 165.00 25.40 50.80 NBR 0080N 2
2H8 195.00 170.00 25.40 50.80 NBR 0080N 2
2H8 200.00 170.00 35.40 48.20 NBR 0080N 2
2H8 200.00 170.00 36.00 61.00 NBR 0080N 2
2H8 200.00 175.00 25.40 50.80 NBR 0080N 2
2H8 200.00 175.00 31.50 44.70 NBR 0080N 2
2H8 200.00 175.00 31.50 44.70 NBR 0080N 2
2H8 210.00 185.00 25.40 50.80 NBR 0080N 2
2H8 220.00 190.00 35.40 48.10 NBR 0080N 2
2H8 220.00 195.00 25.40 50.80 NBR 0080N 2
2H8 250.00 220.00 35.40 48.10 NBR 0080N 2
2H8 250.00 225.00 25.40 50.80 NBR 0080N 2
2H8 60.00 48.00 20.50 28.90 NBR 0080N 2
2H8 60.00 48.00 20.50 28.90 NBR 0080N 2
2H8 155.00 130.00 25.40 38.10 NBR 0080N 2
2H8 140.00 115.00 25.40 38.10 NBR 0080N 2
2H8 115.00 97.00 22.50 29.70 NBR 0080N 1
2H8 130.00 105.00 25.40 38.10 NBR 0070N 2
2H8 90.00 72.00 22.50 29.70 NBR 0080N 2
2H8 90.00 76.00 22.50 32.90 NBR 0080N 2
2H8 95.00 75.00 22.40 35.10 NBR 0080N 2
2H8 80.00 65.00 20.00 30.00 NBR 0080N 1
2H8 75.00 59.00 20.50 26.70 NBR 0080N 2
2H8 63.00 47.00 20.50 26.70 NBR 0080N 2
2H8 63.00 47.00 18.40 31.10 NBR 0080N 1
2H8 60.00 48.00 20.50 28.90 NBR 0080N 1
2H8 25.00 16.00 13.50 17.70 NBR 0080N 1
2H8 50.00 35.00 20.00 30.00 NBR 0080N 1
2H8 50.00 34.00 20.50 26.70 NBR 0080N 1
2H8 50.00 34.00 18.40 31.10 NBR 0080N 2
2H8 40.00 30.00 16.40 29.10 NBR 0080N 1
2H8 40.00 26.00 15.50 20.70 NBR 0080N 1
