Slide Seal Set 1G4

Slide seal set for O-ring fitting areas according to ASA 568 A. Depending on PTFE compound and elastomer, adaptable to many media and operating conditions.

Application Range
Pressure: ≤ 350 bar
Temperature: -30 °C / +100 °C
Sliding Speed: ≤ 4 m/s
Standard Material: 0045X

Other materials are available for very high or very low operating temperatures. For detailled information, please look at the specific PDF catalogue or contact our application engineers.

Load product catalog Material Code
Material Combinations for Glide Seal Sets
Material of Glide Ring Material Properties of Glide Ring O-Ring Material Material Code
Material of Glide RingPTFE/Carbon Fibre (31T) Material Properties of Glide RingHigh pressure resistance, very good chemical resistance, good thermal conductivity, high wear resistance O-Ring MaterialNBRFKM Material Code0073X0074X
Material of Glide RingPTFE/Carbon Fibre (31T) Material Properties of Glide RingHigh pressure resistance, very good chemical resistance, good thermal conductivity, high wear resistance O-Ring MaterialFKM Material Code0074X
Material of Glide RingPTFE/Carbon (05T) Material Properties of Glide RingHigh pressure resistance, very good chemical resistance, good thermal conductivity O-Ring MaterialNBRFKM Material Code0006X0010X
Material of Glide RingPTFE/Carbon (05T) Material Properties of Glide RingHigh pressure resistance, very good chemical resistance, good thermal conductivity O-Ring MaterialFKM Material Code0010X
Material of Glide RingPTFE/Carbon/Graphite (93T) Material Properties of Glide RingHigh pressure resistance, good chemical resistance, good thermal conductivity O-Ring MaterialNBRFKM Material Code0011X0014X
Material of Glide RingPTFE/Carbon/Graphite (93T) Material Properties of Glide RingHigh pressure resistance, good chemical resistance, good thermal conductivity O-Ring MaterialFKM Material Code0014X
Material of Glide RingPTFE/Bronze (10T) Material Properties of Glide RingEspecially high pressure resistance, high thermal conductivity, high wear resistance, not suitable for acids and aqueous solutions O-Ring MaterialNBRFKM Material Code0008X0018X
Material of Glide RingPTFE/Bronze (10T) Material Properties of Glide RingEspecially high pressure resistance, high thermal conductivity, high wear resistance, not suitable for acids and aqueous solutions O-Ring MaterialFKM Material Code0018X
Material of Glide Ringmod. PTFE/Bronze (17T) Material Properties of Glide RingVery high pressure resistance, high wear resistance, high thermal conductivity, not suitable for acids and aqueous solutions O-Ring MaterialNBRFKM Material Code0005X0009X
Material of Glide Ringmod. PTFE/Bronze (17T) Material Properties of Glide RingVery high pressure resistance, high wear resistance, high thermal conductivity, not suitable for acids and aqueous solutions O-Ring MaterialFKM Material Code0009X
Material of Glide Ringmod. PTFE (25T) Material Properties of Glide RingVery good chemical resistance, suitable for food stuff applications O-Ring MaterialNBRFKM Material Code0045X0046X
Material of Glide Ringmod. PTFE (25T) Material Properties of Glide RingVery good chemical resistance, suitable for food stuff applications O-Ring MaterialFKM Material Code0046X
Material of Glide RingPTFE/Ekonol (22T) Material Properties of Glide RingFor medium duties and soft sliding surfaces, suitable for food stuff applications O-Ring MaterialNBREPDM Material Code0050X0039X
Material of Glide RingPTFE/Ekonol (22T) Material Properties of Glide RingFor medium duties and soft sliding surfaces, suitable for food stuff applications O-Ring MaterialEPDM Material Code0039X
Material of Glide RingPTFE/Glass (04T) Material Properties of Glide RingHigh pressure resistance, very good chemical resistance O-Ring MaterialNBR Material Code0004X
Material of Glide RingPUR/NBR (07P) Material Properties of Glide RingHigh pressure resistance, limited temperature and chemical resistance O-Ring MaterialNBR Material Code0013X
Material of Glide RingPE (03M) Material Properties of Glide RingFor medium duties in water hydraulic and pneumatic applications, very high wear resistance, suitable for pharmaceutical and food stuff applications O-Ring MaterialNBREPDM Material Code0052X0068X
Material of Glide RingPE (03M) Material Properties of Glide RingFor medium duties in water hydraulic and pneumatic applications, very high wear resistance, suitable for pharmaceutical and food stuff applications O-Ring MaterialEPDM Material Code0068X

Are you missing materials or dimensions?

Feel free to contact us!

Our sealing experts will be happy to advise you!

+49(201)86606-0 or vk@techno-parts.de

Filter

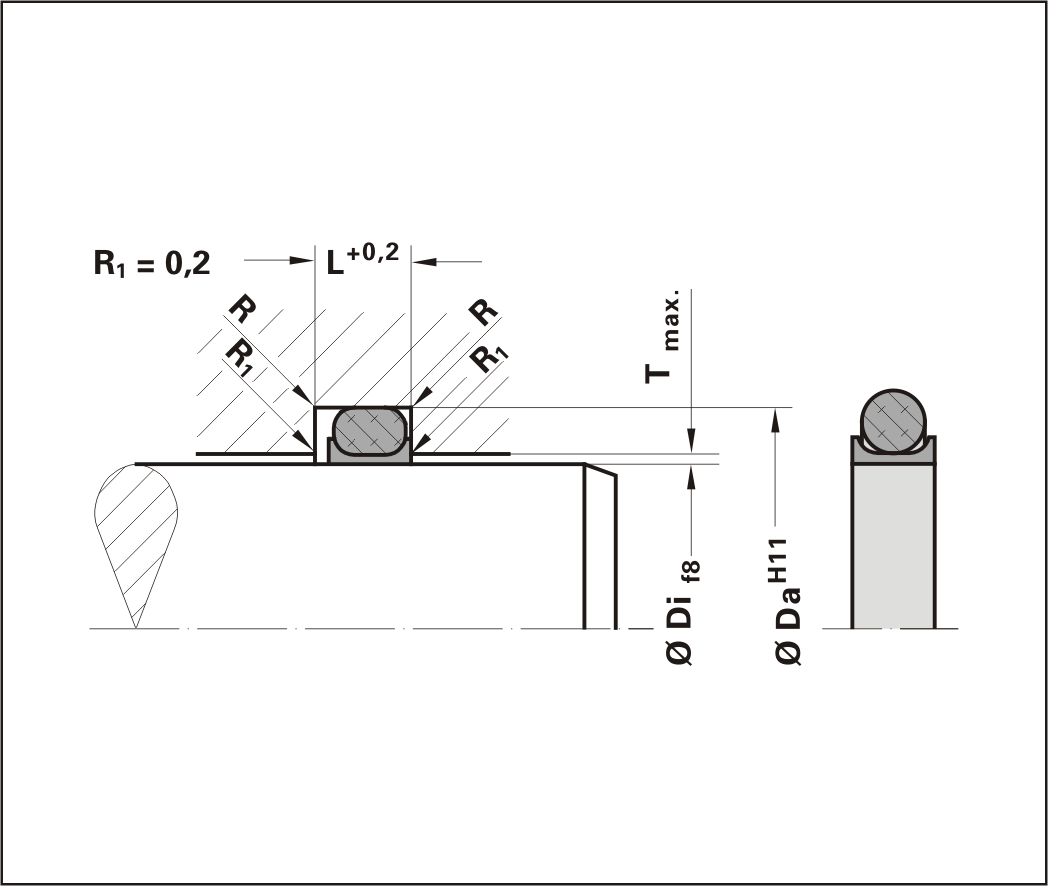

Di [mm] Da [mm] L [mm]
Min:
Max:
Material selection
Material:
Material No.
V
Profile Di [mm] Da [mm] L [mm] Material Mat. No. V Quantity
1G4 8.00 10.90 2.40 0093T / NBR 0011X 1
1G4 16.00 20.50 3.60 0005T / NBR 0006X 1
1G4 16.00 20.50 3.60 0025T / NBR 0045X 1
1G4 16.00 20.50 3.60 0005T / FKM 0010X 1
1G4 16.00 20.50 3.60 0010T / NBR 0008X 1
1G4 16.00 22.00 2.85 0003M / NBR 0052X 1
1G4 16.30 19.20 2.40 0005T / NBR 0006X 1
1G4 18.00 22.50 3.60 0005T / NBR 0006X 1
1G4 18.00 22.50 5.00 0025T / NBR 0045X 1
1G4 45.00 54.40 7.10 0025T / FKM 0046X 1
1G4 19.00 21.90 2.40 0005T / NBR 0006X 1
1G4 19.00 25.20 4.80 0025T / NBR 0045X 1
1G4 20.00 26.20 4.80 0005T / NBR 0006X 1
1G4 95.00 104.40 7.10 0025T / NBR 0045X 1
1G4 4.00 6.90 2.40 0025T / NBR 0045X 1
1G4 330.00 342.20 9.50 0025T / NBR 0045X 1
1G4 48.00 57.40 7.10 0025T / NBR 0045X 1
1G4 50.00 59.40 7.10 0025T / NBR 0045X 1
1G4 120.00 132.20 9.50 0025T / NBR 0045X 1
1G4 240.00 252.20 9.50 0025T / NBR 0045X 1
1G4 360.00 372.20 9.50 0025T / NBR 0045X 1
1G4 310.00 322.20 9.50 0025T / NBR 0045X 1
1G4 45.00 54.40 7.10 0005T / HNBR 0063X 1
1G4 25.00 31.20 4.90 0017T / FKM 0009X 1
1G4 125.00 137.20 9.50 0025T / NBR 0045X 1
1G4 260.00 272.20 9.50 0025T / NBR 0045X 1
1G4 70.00 79.40 7.10 0005T / NBR 0006X 1
1G4 70.00 79.40 7.10 0025T / NBR 0045X 1
1G4 115.00 124.40 7.10 0025T / NBR 0045X 1
1G4 20.00 26.20 4.80 0005T / FKM 0010X 1
1G4 20.00 26.20 4.80 0025T / FKM 0046X 1
1G4 20.00 26.20 6.20 0017T / NBR 0005X 1
1G4 22.00 28.20 4.80 0025T / NBR 0045X 1
1G4 22.00 28.20 4.80 0031T / FKM 0074X 1
1G4 180.00 192.20 9.50 0025T / NBR 0045X 1
1G4 190.00 202.20 9.50 0025T / NBR 0045X 1
1G4 35.00 41.20 4.80 0017T / NBR 0005X 1
1G4 28.00 34.20 4.80 0005T / NBR 0006X 1
1G4 135.00 147.20 9.50 0025T / NBR 0045X 1
1G4 75.00 84.40 7.10 0025T / NBR 0045X 1
1G4 40.00 49.40 7.10 0025T / NBR 0045X 1
1G4 19.00 21.90 2.40 0010T / NBR 0008X 1
1G4 60.00 69.40 7.10 0025T / NBR 0045X 1
1G4 60.00 69.40 7.10 0005T / NBR 0006X 1
1G4 20.00 26.20 4.80 0025T / NBR 0045X 1
1G4 5.00 7.90 2.40 0010T / NBR 0008X 1
1G4 6.00 8.90 2.40 0005T / NBR 0006X 1
1G4 4.00 6.90 2.40 0093T / NBR 0011X 1
1G4 65.00 74.40 7.10 0025T / NBR 0045X 1
1G4 80.00 89.40 7.10 0025T / NBR 0045X 1
1G4 10.00 14.50 3.60 0005T / NBR 0006X 1
1G4 10.00 14.50 3.60 0025T / NBR 0045X 1
1G4 6.00 8.90 2.40 0022T / EPDM 0039X 1
1G4 6.00 8.90 2.40 0017T / FKM 0009X 1
1G4 8.00 10.90 2.40 0005T / EPDM 0029X 1
1G4 8.00 10.90 2.40 0025T / NBR 0045X 1
1G4 8.00 10.90 2.40 0031T / NBR 0073X 1
1G4 8.00 10.90 2.40 0005T / NBR 0006X 1
1G4 9.00 11.90 2.40 0093T / NBR 0011X 1
1G4 9.00 11.90 2.40 0031T / NBR 0073X 1
1G4 9.00 11.90 2.40 0003M / NBR 0052X 1
1G4 10.00 12.90 2.40 0093T / NBR 0011X 1
1G4 10.00 12.90 2.40 0031T / NBR 0073X 1
1G4 5.00 7.90 2.40 0093T / NBR 0011X 1
1G4 42.00 51.40 8.80 0093T / FKM 0014X 1
1G4 4.00 6.90 2.40 0017T / NBR 0005X 1
1G4 4.00 6.90 2.40 0093T / FKM 0014X 1
1G4 4.00 6.90 2.40 0031T / NBR 0073X 1
1G4 4.00 6.90 2.40 0003M / NBR 0052X 1
1G4 5.00 7.90 2.40 0025T / NBR 0045X 1
1G4 42.00 51.40 7.10 0025T / NBR 0045X 1
1G4 42.00 51.40 8.80 0005T / NBR 0006X 1
1G4 3.00 5.90 2.40 0005T / FKM 0010X 1
1G4 63.00 72.40 7.10 0025T / NBR 0045X 1
1G4 65.00 74.40 7.10 0005T / NBR 0006X 1
1G4 25.00 29.50 3.60 0025T / FKM 0046X 1
1G4 25.00 31.20 4.80 0005T / NBR 0006X 1
1G4 25.00 31.20 4.80 0025T / NBR 0045X 1
1G4 250.00 262.20 9.50 0025T / NBR 0045X 1
1G4 30.00 36.20 4.80 0025T / NBR 0045X 1
1G4 15.00 19.50 3.60 0003M / NBR 0052X 1
1G4 25.40 31.60 4.80 0025T / NBR 0045X 1
1G4 45.00 54.40 7.10 0025T / NBR 0045X 1
1G4 6.00 8.90 2.40 0017T / NBR 0005X 1
1G4 6.00 8.90 2.40 0025T / NBR 0045X 1
1G4 25.00 31.20 4.80 0005T / FKM 0010X 1
1G4 30.00 36.20 4.80 0005T / HNBR 0063X 1
1G4 30.00 36.20 4.80 0025T / FKM 0046X 1
1G4 32.00 36.50 3.60 0017T / FKM 0009X 1
1G4 32.00 38.20 4.80 0005T / NBR 0006X 1
1G4 32.00 38.20 4.80 0025T / NBR 0045X 1
1G4 32.00 38.20 4.80 0025T / FKM 0046X 1
1G4 32.00 38.20 4.80 0005T / FKM 0010X 1
1G4 35.00 41.20 4.80 0005T / NBR 0006X 1
1G4 35.00 41.20 4.80 0025T / NBR 0045X 1
1G4 35.00 41.20 4.80 0025T / FKM 0046X 1
1G4 35.00 41.20 4.80 0025T / NBR 0045X 1
1G4 36.00 42.20 4.80 0025T / NBR 0045X 1
1G4 38.00 44.20 4.80 0005T / NBR 0006X 1
1G4 30.00 36.20 4.80 0005T / NBR 0006X 1
1G4 30.00 36.20 4.80 0025T / EPDM 0040X 1
1G4 26.00 32.20 4.80 0005T / FKM 0010X 1
1G4 52.00 61.40 7.10 0025T / NBR 0045X 1
1G4 56.00 65.40 7.10 0025T / NBR 0045X 1
1G4 56.00 65.40 7.10 0005T / EPDM 0029X 1
1G4 10.00 14.50 3.60 0010T / NBR 0008X 1
1G4 11.00 13.90 2.40 0010T / NBR 0008X 1
1G4 11.00 13.90 2.40 0005T / NBR 0006X 1
1G4 11.50 14.40 2.40 0025T / FKM 0046X 1
1G4 12.00 16.00 2.00 0003M / NBR 0052X 1
1G4 12.00 16.50 3.60 0005T / NBR 0006X 1
1G4 12.00 16.50 3.60 0025T / NBR 0045X 1
1G4 12.00 16.50 3.60 0003M / EPDM 0068X 1
1G4 12.00 16.50 3.60 0025T / HNBR 0091X 1
1G4 13.00 17.50 3.60 0005T / NBR 0006X 1
1G4 14.00 18.50 3.60 0003M / NBR 0052X 1
1G4 14.00 18.50 3.60 0025T / NBR 0045X 1
1G4 15.00 17.90 2.40 0093T / NBR 0011X 1
1G4 15.00 17.90 2.40 0031T / NBR 0073X 1
1G4 15.00 17.90 2.40 0003M / NBR 0052X 1
1G4 15.00 19.50 3.60 0025T / NBR 0045X 1
1G4 220.00 232.20 9.50 0025T / NBR 0045X 1
1G4 200.00 212.20 9.50 0025T / NBR 0045X 1
1G4 120.00 132.20 12.00 0018T / NBR 0012X 1
1G4 130.00 142.20 9.50 0025T / NBR 0045X 1
1G4 140.00 152.20 9.50 0025T / NBR 0045X 1
1G4 160.00 172.20 9.50 0025T / NBR 0045X 1
1G4 160.00 172.20 14.50 0017T / NBR 0005X 1
1G4 160.00 172.20 14.50 0005T / NBR 0006X 1
1G4 100.00 109.40 7.10 0025T / NBR 0045X 1
1G4 105.00 114.40 7.10 0005T / NBR 0006X 1
1G4 105.00 114.40 7.10 0025T / NBR 0045X 1
1G4 110.00 119.40 7.10 0025T / NBR 0045X 1
1G4 110.50 119.90 7.10 0025T / NBR 0045X 1
1G4 85.00 94.40 7.10 0025T / NBR 0045X 1
1G4 80.00 89.40 7.10 0005T / NBR 0006X 1
1G4 70.00 79.40 7.10 0031T / NBR 0073X 1
1G4 150.00 162.20 9.50 0025T / NBR 0045X 1
1G4 340.00 352.20 9.50 0025T / NBR 0045X 1
1G4 92.00 101.40 7.10 0005T / NBR 0006X 1
1G4 280.00 292.20 9.50 0025T / NBR 0045X 1
1G4 290.00 302.20 9.50 0025T / NBR 0045X 1
1G4 300.00 312.20 9.50 0025T / NBR 0045X 1
1G4 310.00 322.20 9.50 0005T / FKM 0010X 1
1G4 320.00 332.20 9.50 0025T / NBR 0045X 1
1G4 370.00 382.20 9.50 0025T / NBR 0045X 1
1G4 380.00 392.20 9.50 0025T / NBR 0045X 1
1G4 390.00 402.20 9.50 0025T / NBR 0045X 1
1G4 400.00 412.20 9.50 0025T / NBR 0045X 1
1G4 5.00 7.90 2.40 0031T / FKM 0074X 1
1G4 4.00 6.90 2.40 0005T / NBR 0006X 1
1G4 230.00 242.20 9.50 0025T / NBR 0045X 1
1G4 115.00 124.40 7.10 0005T / NBR 0006X 1
1G4 210.00 222.20 9.50 0025T / NBR 0045X 1
1G4 170.00 182.20 9.50 0025T / NBR 0045X 1
1G4 90.00 99.40 7.10 0025T / NBR 0045X 1
1G4 270.00 282.20 9.50 0025T / NBR 0045X 1
1G4 5.00 7.90 2.40 0093T / FKM 0014X 1
1G4 350.00 362.20 9.50 0025T / NBR 0045X 1
1G4 22.00 28.20 4.80 0010T / NBR 0008X 1
