Fabric Chevron Sealing MA4

Fabric chevron sealing set for heavy-duty hydraulic applications.
Only for divided pistons.
Do not fit with axial compression.

Application Range
Pressure: ≤ 500 bar
Temperature: -40 °C / +100 °C
Sliding Speed: ≤ 0,5 m/s
Standard Material: NBR/fabric

Other materials are available for very high or very low operating temperatures. For detailled information, please look at the specific PDF catalogue or contact our application engineers.

Load product catalog

Are you missing materials or dimensions?

Feel free to contact us!

Our sealing experts will be happy to advise you!

+49(201)86606-0 or vk@techno-parts.de

Filter

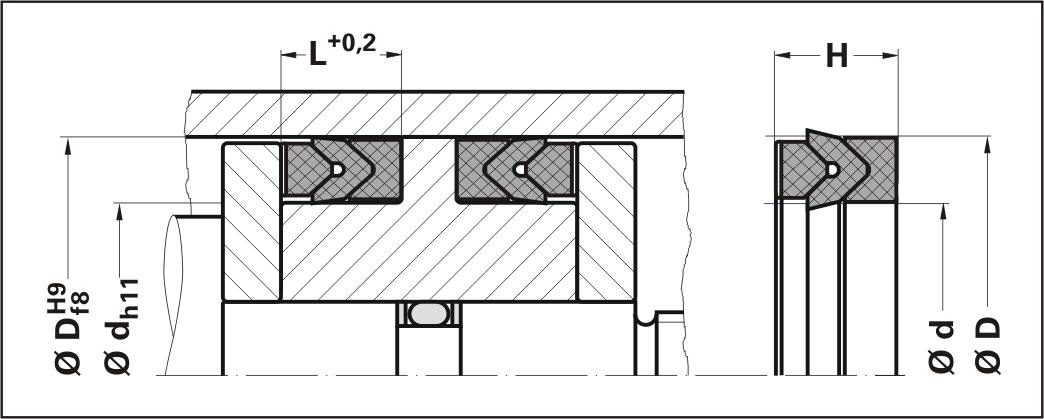

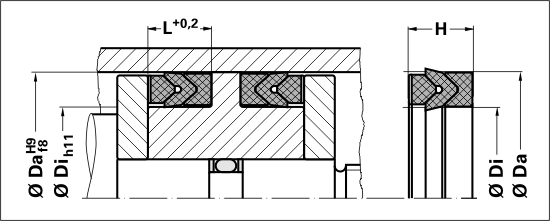

D [mm] d [mm] H [mm] L [mm]
Min:
Max:
Material selection
Material:
Material No.
V
Profile D [mm] d [mm] H [mm] L [mm] Material Mat. No. V Quantity
MA4 300.00 270.00 32.50 33.50 NBR/fabric 0001K 2
MA4 160.00 130.00 28.00 29.00 FKM/fabric 0003K 1
MA4 42.00 27.00 11.00 11.50 NBR/fabric 0001K 2
MA4 125.00 100.00 25.00 25.80 NBR/fabric 0001K 1
MA4 125.00 100.00 25.10 25.80 NBR/fabric 0001K 3
MA4 125.00 100.00 25.10 25.80 FKM/fabric 0003K 2
MA4 30.00 20.00 9.00 9.30 NBR/fabric 0001K 2
MA4 320.00 290.00 32.50 33.50 FKM/fabric 0003K 2
MA4 50.00 35.00 11.00 11.50 FKM/fabric 0003K 2
MA4 100.00 80.00 20.30 21.20 FKM/fabric 0003K 1
MA4 100.00 80.00 20.60 21.20 NBR/fabric 0001K 1
MA4 110.00 90.00 20.00 21.20 NBR/fabric 0001K 2
MA4 110.00 90.00 20.50 21.20 NBR/fabric 0001K 2
MA4 115.00 95.00 20.50 21.20 NBR/fabric 0001K 2
MA4 60.00 45.00 11.00 11.50 FKM/fabric 0003K 2
MA4 40.00 25.00 10.50 0.00 NBR/fabric 0001K 2
MA4 200.00 170.00 32.50 33.50 NBR/fabric 0001K 1
MA4 220.00 190.00 32.50 33.50 NBR/fabric 0001K 2
MA4 50.00 35.00 11.00 11.50 NBR/fabric 0001K 1
MA4 55.00 40.00 11.00 11.50 NBR/fabric 0001K 2
MA4 400.00 370.00 27.00 28.00 NBR/fabric 0001K 2
MA4 275.00 245.00 32.50 33.50 NBR/fabric 0001K 2
MA4 225.00 195.00 32.50 33.50 NBR/fabric 0001K 2
MA4 200.00 170.00 32.50 33.50 FKM/fabric 0003K 1
MA4 225.00 195.00 32.50 33.50 NBR/fabric 0001K 1
MA4 245.00 275.00 32.50 33.50 FKM/fabric 0003K 2
MA4 250.00 220.00 32.50 33.50 NBR/fabric 0001K 2
MA4 280.00 250.00 32.50 33.50 NBR/fabric 0001K 2
MA4 125.00 100.00 25.10 25.80 NBR/fabric 0001K 1
MA4 140.00 115.00 25.00 25.80 FKM/fabric 0003K 1
MA4 20.00 10.00 9.00 9.30 NBR/fabric 0001K 2
MA4 320.00 290.00 32.50 33.50 NBR/fabric 0001K 1
MA4 160.00 130.00 28.00 29.00 NBR/fabric 0001K 1
MA4 250.00 220.00 32.50 33.50 FKM/fabric 0003K 2
MA4 28.00 18.00 9.00 9.30 NBR/fabric 0001K 2
MA4 320.00 280.00 40.00 41.50 NBR/fabric 0001K 2
MA4 360.00 320.00 40.00 41.50 FKM/fabric 0003K 2
MA4 35.00 23.00 10.50 10.90 NBR/fabric 0001K 2
MA4 32.00 20.00 10.50 10.90 NBR/fabric 0001K 1
MA4 340.00 300.00 40.00 41.50 FKM/fabric 0003K 2
MA4 250.00 220.00 32.50 33.50 FKM/fabric 0003K 1
MA4 300.00 270.00 32.50 33.50 FKM/fabric 0003K 2
MA4 56.00 41.00 11.00 11.50 NBR/fabric 0001K 2
MA4 60.00 45.00 11.00 11.50 NBR/fabric 0001K 2
MA4 63.00 48.00 12.50 13.00 NBR/fabric 0001K 2
MA4 63.00 48.00 12.50 13.00 FKM/fabric 0003K 2
MA4 70.00 50.00 14.50 15.20 NBR/fabric 0001K 2
MA4 70.00 50.00 14.50 15.20 NBR/fabric 0001K 2
MA4 80.00 60.00 14.50 15.20 NBR/fabric 0001K 1
MA4 80.00 60.00 14.50 15.20 FKM/fabric 0003K 2
MA4 90.00 70.00 20.50 21.20 NBR/fabric 0001K 2
MA4 25.00 15.00 9.00 9.30 NBR/fabric 0001K 2
MA4 25.00 15.00 9.00 9.30 NBR/fabric 0001K 1
MA4 310.00 280.00 30.00 31.00 NBR/fabric 0001K 2
MA4 320.00 280.00 36.00 37.00 FKM/fabric 0003K 2
MA4 45.00 30.00 11.00 11.50 NBR/fabric 0001K 2
MA4 48.00 63.00 12.50 13.00 NBR/fabric 0001K 2
MA4 140.00 115.00 25.10 25.80 NBR/fabric 0001K 2
MA4 140.00 115.00 25.10 25.80 FKM/fabric 0003K 2
MA4 140.00 115.00 25.10 25.80 NBR/fabric 0001K 1
MA4 150.00 120.00 28.00 29.00 NBR/fabric 0001K 2
MA4 160.00 130.00 28.00 29.00 NBR/fabric 0001K 2
MA4 180.00 150.00 30.50 31.50 FKM/fabric 0003K 2
MA4 200.00 170.00 32.50 33.50 NBR/fabric 0001K 2
MA4 200.00 170.00 32.50 33.50 FKM/fabric 0003K 2
MA4 200.00 170.00 32.50 33.50 NBR/fabric 0001K 2
MA4 50.00 35.00 11.00 11.50 NBR/fabric 0001K 1
MA4 40.00 25.00 11.00 11.50 NBR/fabric 0001K 2
MA4 40.00 25.00 11.00 11.50 FKM/fabric 0003K 2
MA4 40.00 25.00 11.00 11.50 NBR/fabric 0001K 1
MA4 125.00 100.00 25.00 25.80 FKM/fabric 0003K 1
MA4 100.00 80.00 20.30 21.20 NBR/fabric 0001K 2
MA4 36.00 24.00 10.50 10.90 NBR/fabric 0001K 2
MA4 180.00 150.00 30.50 31.50 NBR/fabric 0001K 2
MA4 22.00 12.00 9.00 9.30 NBR/fabric 0001K 2
