Fabric Chevron Sealing MA3
Fabric chevron sealing set for difficult operating conditions, standard series for pressures up to 500 bar in hydraulic applications.
Application Range
Pressure: ≤ 500 bar
Temperature: -40 °C / +100 °C
Sliding Speed: ≤ 0,5 m/s
Standard Material: NBR/fabric
Other materials are available for very high or very low operating temperatures. For detailled information, please look at the specific PDF catalogue or contact our application engineers.
Load product catalogAre you missing materials or dimensions?
Feel free to contact us!
Our sealing experts will be happy to advise you!
Filter

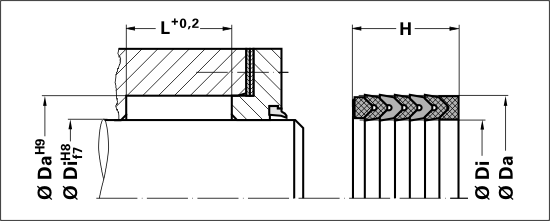

| d [mm] | D [mm] | H [mm] | L [mm] | |
|---|---|---|---|---|
| Min: | ||||
| Max: |
| Material selection | |
|---|---|
| Material: | |
| Material No. |
| V | |
|---|---|
| Profile | d [mm] | D [mm] | H [mm] | L [mm] | Material | Mat. No. | V | Quantity |
|---|---|---|---|---|---|---|---|---|
| MA3 | 55.00 | 75.00 | 30.00 | 30.00 | FKM/fabric | 0003K | 2 |
|
| MA3 | 75.00 | 95.00 | 40.00 | 0.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 160.00 | 190.00 | 60.00 | 60.00 | FKM/fabric | 0003K | 2 |
|
| MA3 | 120.00 | 145.00 | 45.80 | 46.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 70.00 | 90.00 | 40.00 | 40.00 | FKM/fabric | 0003K | 2 |
|
| MA3 | 80.00 | 100.00 | 40.00 | 40.00 | FKM/fabric | 0003K | 2 |
|
| MA3 | 150.00 | 180.00 | 60.00 | 0.00 | NBR/fabric | 0001K | 1 |
|
| MA3 | 100.00 | 120.00 | 40.00 | 40.00 | NBR/fabric | 0001K | 1 |
|
| MA3 | 80.00 | 100.00 | 40.00 | 40.00 | NBR/fabric | 0001K | 1 |
|
| MA3 | 50.00 | 70.00 | 30.00 | 30.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 20.00 | 32.00 | 22.50 | 22.50 | NBR/fabric | 0001K | 2 |
|
| MA3 | 150.00 | 180.00 | 60.00 | 60.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 28.00 | 43.00 | 22.50 | 22.50 | NBR/fabric | 0001K | 2 |
|
| MA3 | 85.00 | 105.00 | 40.00 | 40.00 | FKM/fabric | 0003K | 2 |
|
| MA3 | 70.00 | 90.00 | 40.00 | 40.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 140.00 | 165.00 | 46.00 | 46.00 | FKM/fabric | 0003K | 2 |
|
| MA3 | 10.00 | 22.00 | 22.50 | 22.50 | NBR/fabric | 0001K | 2 |
|
| MA3 | 16.00 | 28.00 | 22.50 | 22.50 | NBR/fabric | 0001K | 2 |
|
| MA3 | 22.00 | 34.00 | 22.50 | 22.50 | NBR/fabric | 0001K | 2 |
|
| MA3 | 25.00 | 40.00 | 22.50 | 22.50 | NBR/fabric | 0001K | 2 |
|
| MA3 | 25.00 | 40.00 | 22.50 | 22.50 | FKM/fabric | 0003K | 2 |
|
| MA3 | 30.00 | 45.00 | 22.50 | 22.50 | NBR/fabric | 0001K | 2 |
|
| MA3 | 30.00 | 45.00 | 22.50 | 22.50 | NBR/fabric | 0001K | 1 |
|
| MA3 | 63.00 | 83.00 | 37.00 | 37.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 65.00 | 85.00 | 40.00 | 40.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 70.00 | 90.00 | 40.00 | 40.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 36.00 | 51.00 | 22.50 | 22.50 | NBR/fabric | 0001K | 2 |
|
| MA3 | 50.00 | 70.00 | 30.00 | 30.00 | NBR/fabric | 0001K | 1 |
|
| MA3 | 100.00 | 120.00 | 40.00 | 40.00 | FKM/fabric | 0003K | 2 |
|
| MA3 | 20.00 | 32.00 | 22.50 | 22.50 | NBR/fabric | 0001K | 1 |
|
| MA3 | 200.00 | 230.00 | 60.00 | 60.00 | NBR/fabric | 0001K | 3 |
|
| MA3 | 90.00 | 110.00 | 40.00 | 40.00 | NBR/fabric | 0001K | 1 |
|
| MA3 | 40.00 | 55.00 | 22.50 | 22.50 | NBR/fabric | 0001K | 2 |
|
| MA3 | 95.00 | 115.00 | 40.00 | 40.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 110.00 | 130.00 | 40.00 | 40.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 110.00 | 130.00 | 40.00 | 40.00 | FKM/fabric | 0003K | 2 |
|
| MA3 | 110.00 | 130.00 | 40.00 | 40.00 | FKM/fabric | 0003K | 1 |
|
| MA3 | 110.00 | 130.00 | 40.00 | 40.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 115.00 | 140.00 | 46.00 | 0.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 60.00 | 80.00 | 37.00 | 37.00 | FKM/fabric | 0003K | 2 |
|
| MA3 | 115.00 | 140.00 | 46.00 | 46.00 | FKM/fabric | 0003K | 2 |
|
| MA3 | 125.00 | 150.00 | 46.00 | 46.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 125.00 | 150.00 | 46.00 | 46.00 | FKM/fabric | 0003K | 2 |
|
| MA3 | 130.00 | 150.00 | 39.50 | 0.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 140.00 | 165.00 | 46.00 | 46.00 | NBR/fabric | 0001K | 1 |
|
| MA3 | 140.00 | 165.00 | 46.00 | 46.00 | NBR/fabric | 0001K | 1 |
|
| MA3 | 85.00 | 105.00 | 40.00 | 40.00 | NBR/fabric | 0001K | 1 |
|
| MA3 | 60.00 | 80.00 | 37.00 | 37.00 | FKM/fabric | 0003K | 2 |
|
| MA3 | 100.00 | 120.00 | 40.00 | 40.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 40.00 | 55.00 | 22.50 | 22.50 | NBR/fabric | 0001K | 1 |
|
| MA3 | 70.00 | 90.00 | 40.00 | 40.00 | NBR/fabric | 0001K | 1 |
|
| MA3 | 30.00 | 45.00 | 22.50 | 0.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 55.00 | 75.00 | 30.00 | 30.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 220.00 | 250.00 | 60.00 | 60.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 63.00 | 83.00 | 37.00 | 37.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 56.00 | 76.00 | 37.00 | 37.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 56.00 | 76.00 | 37.00 | 37.00 | FKM/fabric | 0003K | 2 |
|
| MA3 | 60.00 | 80.00 | 37.00 | 0.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 60.00 | 80.00 | 37.00 | 37.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 42.00 | 57.00 | 22.50 | 22.50 | NBR/fabric | 0001K | 2 |
|
| MA3 | 42.00 | 57.00 | 22.50 | 22.50 | NBR/fabric | 0001K | 1 |
|
| MA3 | 45.00 | 65.00 | 27.50 | 27.50 | NBR/fabric | 0001K | 2 |
|
| MA3 | 220.00 | 250.00 | 60.00 | 60.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 300.00 | 330.00 | 60.00 | 0.00 | NBR/fabric | 0001K | 1 |
|
| MA3 | 320.00 | 360.00 | 78.00 | 78.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 30.00 | 45.00 | 22.50 | 22.50 | FKM/fabric | 0003K | 2 |
|
| MA3 | 32.00 | 47.00 | 22.50 | 22.50 | NBR/fabric | 0001K | 2 |
|
| MA3 | 35.00 | 50.00 | 22.50 | 0.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 35.00 | 50.00 | 22.50 | 22.50 | NBR/fabric | 0001K | 2 |
|
| MA3 | 35.00 | 50.00 | 22.50 | 22.50 | FKM/fabric | 0003K | 2 |
|
| MA3 | 150.00 | 180.00 | 60.00 | 60.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 150.00 | 180.00 | 60.00 | 60.00 | FKM/fabric | 0003K | 2 |
|
| MA3 | 180.00 | 210.00 | 60.00 | 60.00 | NBR/fabric | 0001K | 3 |
|
| MA3 | 180.00 | 210.00 | 60.00 | 60.00 | FKM/fabric | 0003K | 2 |
|
| MA3 | 190.00 | 220.00 | 60.00 | 60.00 | NBR/fabric | 0001K | 1 |
|
| MA3 | 160.00 | 190.00 | 60.00 | 60.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 140.00 | 165.00 | 46.00 | 46.00 | FKM/fabric | 0003K | 2 |
|
| MA3 | 75.00 | 95.00 | 40.00 | 40.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 90.00 | 110.00 | 40.00 | 40.00 | FKM/fabric | 0003K | 1 |
|
| MA3 | 115.00 | 140.00 | 46.00 | 46.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 45.00 | 65.00 | 27.50 | 27.50 | NBR/fabric | 0001K | 1 |
|
| MA3 | 45.00 | 65.00 | 27.50 | 27.50 | FKM/fabric | 0003K | 2 |
|
| MA3 | 45.00 | 65.00 | 27.50 | 27.50 | NBR/fabric | 0001K | 2 |
|
| MA3 | 50.00 | 70.00 | 30.00 | 0.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 160.00 | 190.00 | 60.00 | 60.00 | FKM/fabric | 0003K | 2 |
|
| MA3 | 150.00 | 180.00 | 60.50 | 0.00 | NBR/fabric | 0001K | 2 |
|
| MA3 | 90.00 | 110.00 | 40.00 | 40.00 | FKM/fabric | 0003K | 2 |
|
